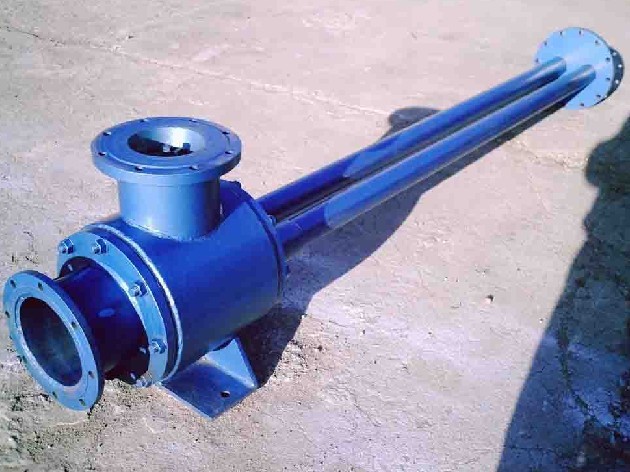

一、用途及特點
新型射水抽氣器結構原理打破了傳統的水、氣垂直交錯流動的設計模式，大家知道氣相運動所需能量全來自水束，那么要讓水質點裹脅更多的氣體來提高凝汽器真空，保證安全運行就必須：
1、在吸入室中選取水的流速及單股水束的截面，以期水束能實現分散度，同時分散后的水質點又具動量，以最小的水量裹脅最多的氣體，這是達到低耗的起碼條件。
2、吸入室內水質點與空氣的接觸達到最均勻，且使水束所裹脅的氣體能全部壓入喉管。
3、制止初始段的氣相返流偏流，以免造成沖擊四壁而發生震動磨損。這一點單靠加長喉管是難以實現的。這是吸入室幾何結構，喉口形狀，喉徑噴咀面積比，喉長喉咀徑比，進水參數(水量水壓)等實現的。
4、喉管的結構分氣體壓入段，旋渦強化段及增壓段三部份。能實現兩相流的均勻混合，降低氣阻，消除氣相偏流，增加兩相質點能量交換，又能利用余速使排出的能量損失達到最少。
二、優點
上述結構原理是傳統的設計方法生產的射水抽氣器所難以實現的，這也是此前抽氣器效率難以提高的主要原因。根據等截面喉管末端仍具有較高流速及整個喉管之間互不干涉原理，我廠抽氣器實現了喉管下段及出口的分段抽氣所提供的后置式余速抽氣器，供汽機分場抽吸軸封加熱器，冷風器水室等處不凝結氣體。

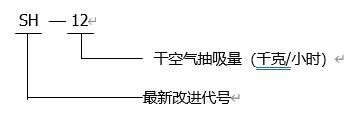

二、型號意義

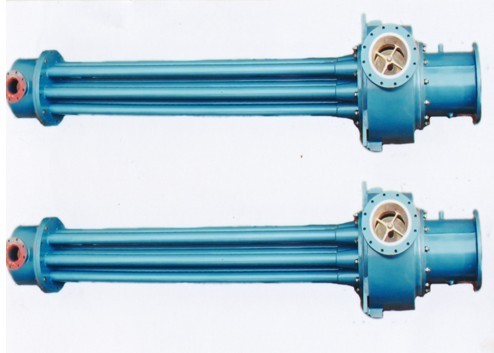

三、產品系列

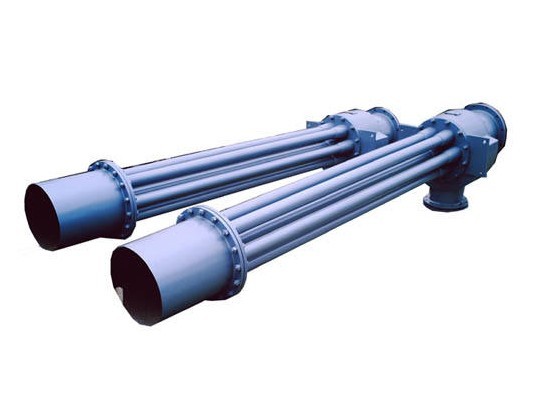

新型旋噴式射水抽氣器系列產品共分大型與輕型兩類系列,大型共八種規格,用于50-600MW大型凝汽式汽輪機,輕型產品共三種規格用于25MW以下的中、小型凝汽式汽輪機。
小型產品系列規范如下表
|
抽氣型號 |
抽吸能力 |
配用水泵 |
適 用 汽 輪 機 組 容 量 |
|
|
泵 |
電機 |
|
|
SH-8 |
7.0kg/h0.004Mpa |
4BA-12A Q85m³ /hH28.6m |
Y160m1-2 11KW |
N3MW及以下 |
|
|
|
|
SH-10 |
9.0kg/h0.004Mpa |
IS100-80-160 Q100m³ /hH32m |
Y160m2-2 15KW |
N6-N12MW |
|
|
|
|
SH-12 |
11.0kg/h0.004Mpa |
IS25-80-200B Q139m³/hH38m |
Y180M-2 22KW |
N25MW |
|
|
|
|
SH-15 |
15.5kg/h0.004Mpa |
IS125-100-200B 172m³/hH37.08m |
Y200U1-2 30KW |
N25MW-N50MW |
|
|
|
|
SH-18 |
18.0kg/h0.004Mpa |
IS125-100-200A 185.19m³/hH42.87m |
Y200U2-2 37KW |
N50MW |
|
|
|
